架空輸電線路基本知識（七）絕緣子串及桿塔
-
責任編輯：穆森
人氣：
發表時間：2024-11-18 10:12:32
架空輸電線路基本知識（七）絕緣子串及桿塔
架空輸電線路基本知識（七）絕緣子串及桿塔-絕緣子串

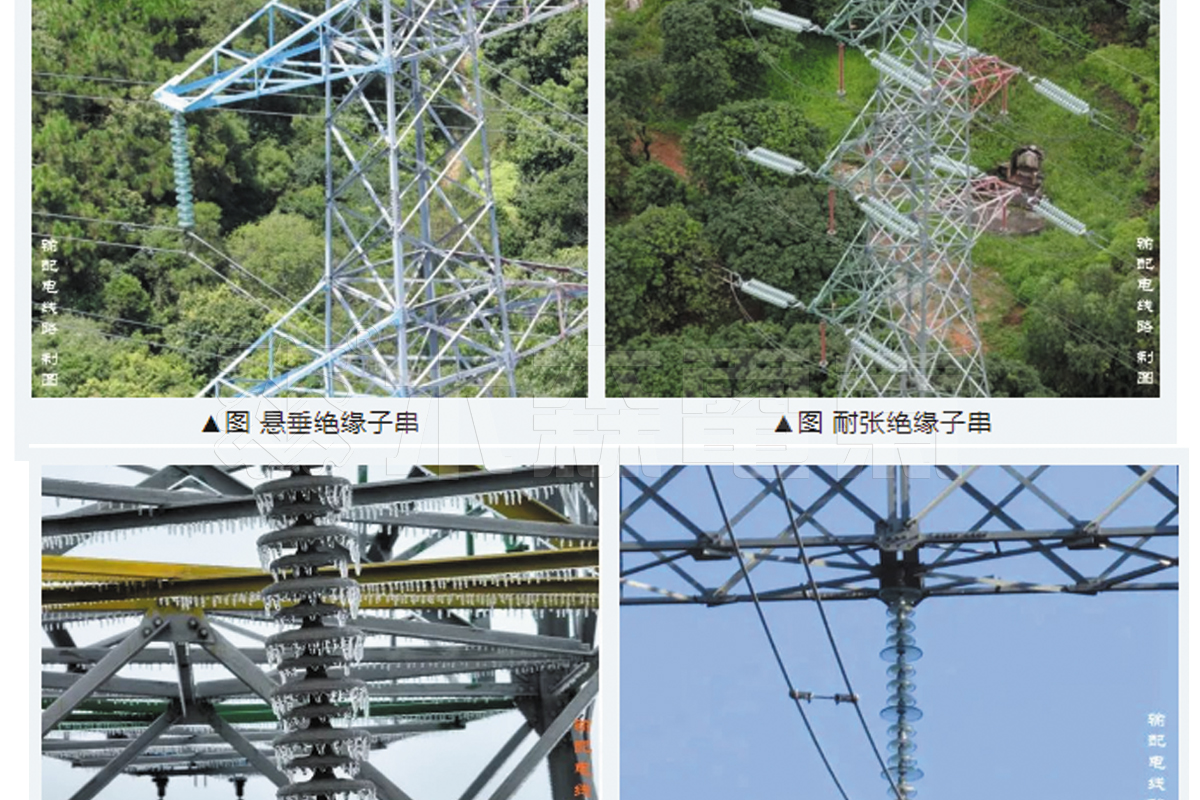

架空輸電線路的電壓等級較高，為保證絕緣水平，需將數只懸式絕緣子串接起來，與金具配合組成架空線路的懸掛體系既絕緣子串。絕緣子串指兩個或多個絕緣子元件組合在一起，柔性懸掛導線的組件。絕緣子串是帶有固定和運行需要的保護裝置，用于懸掛導線并使導線與桿塔和大地絕緣。使用在輸電線路中的絕緣子串，由于桿塔結構、絕緣子結構型式、導線大小和每相子導線的根數以及電壓等級的不同，使絕緣子串的組裝型式有所不同。但歸納起來可分為懸垂絕緣子串和耐張絕緣子串兩大類。 在中冰區和重冰區，由于冰雪積累對輸電線路的影響較大，懸垂串（含跳線串）的設計和布置需要特別考慮。為了應對冰雪負荷和保持線路的穩定運行，可以采用不同盤徑絕緣子“插花”布置或V型布置的方式。
懸垂絕緣子串“插花”布置是指將采用 N個盤形懸式瓷、玻璃絕緣子和一個大盤徑(草帽型、增爬裙)的盤形懸式瓷、玻璃絕緣子的“N+1”的間插結構(間插絕緣子的大、小傘直徑之差不小于100mm)。這種布置方式能夠改變冰雪在絕緣子上的積累模式，減少冰雪的橋接作用，從而降低冰閃和冰覆的風險。同時，不同盤徑的絕緣子還能夠提供更好的機械支撐和電氣性能，增強懸垂串的承載能力和耐候性。
架空輸電線路基本知識（七）絕緣子串及桿塔-桿塔
桿塔是支撐架空輸電線路導線和架空地線及其他附件，使導線、架空地線、桿塔彼此保持一定的安全距離，并使導線對地面、交叉跨越物或其他建筑物等設施保持允許的安全距離。世界各國線路桿塔采用木結構、鋼筋混凝土結構和鋼結構。通常對木、鋼筋混凝土及鋼管型的桿形結構稱為桿，塔形的鋼結構和鋼筋混凝土煙囪形結構稱為塔。所以輸電線路桿塔結構要是桿和塔，簡稱桿塔。

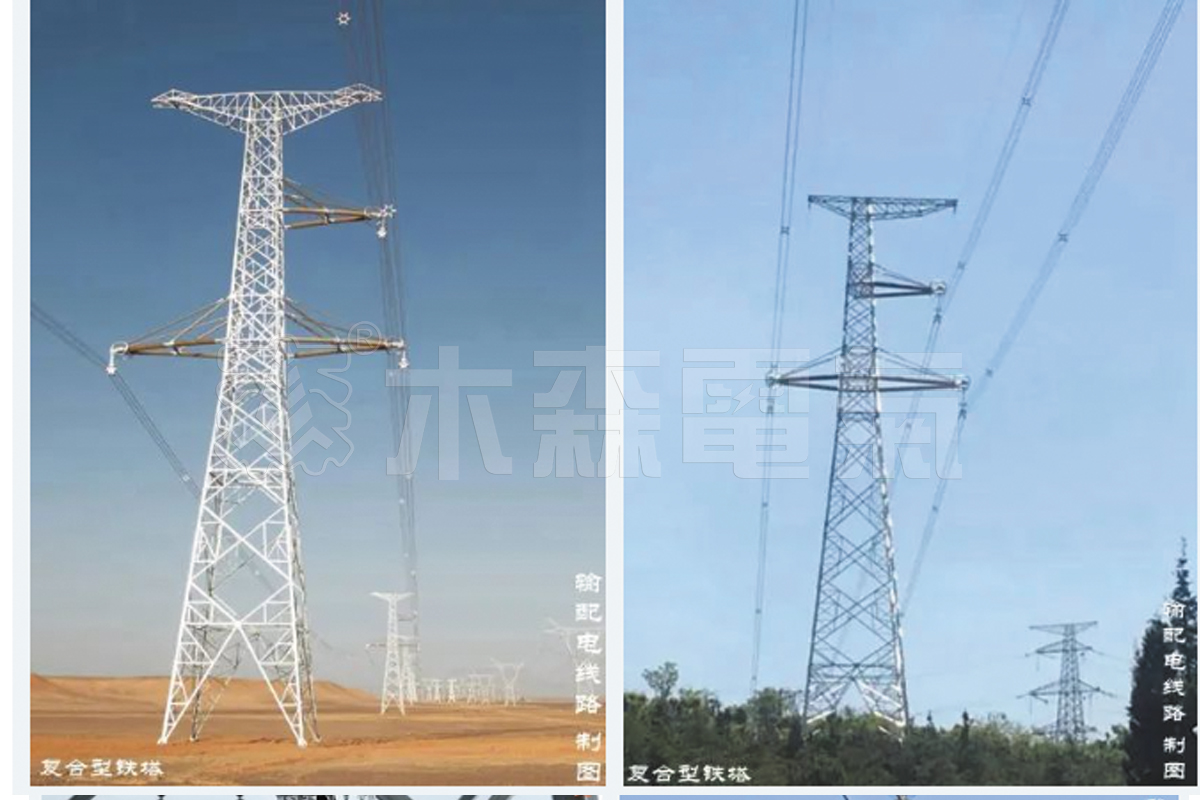

根據材料不同桿塔可分鋼筋混凝土電桿、鐵塔及鋼管桿(與鐵塔材料一致)。鋼筋混凝土電桿用混凝土與鋼筋或鋼絲制成，簡稱電桿，主要由主桿、抱箍、穿釘、叉梁、橫隔梁、吊桿、拉線系統等組成?；炷岭姉U的主桿截面形式有方形、八角形、工字形、環形或其他一些異型截面。在輸電線路中常采用的是環形截面鋼筋土電桿。鋼筋混凝土桿按桿的根數分有單桿、雙桿、三聯桿。自立式門型雙桿有兩種結構型式：一種有叉梁，另一種無叉梁。鐵塔是采用型鋼制成的架鋼結構件。主要由塔頭、塔身和塔腿三大部分組成，如果是拉線鐵塔還含加拉線系統部分。導線呈三角或垂直排列的鐵塔，下橫擔以上部分稱為塔頭，導線呈水平排列的鐵塔，平口以下(上)部分稱為塔頭。酒杯形和貓頭形塔頭由平口到橫擔部分稱為塔頸，兩側稱為曲臂。位于基礎上面的第一段桁架稱為塔腿，除開塔頭和塔腿外的桁架結構都稱為塔身。國內外鐵塔大多采用熱軋等邊角鋼制造，用螺栓連接組成的空間桁架結構。制造鐵塔的型材主要有等邊角鋼、鋼管及復合材料等，組成的鐵塔分別為角鋼鐵塔、鋼管鐵塔、復合型鐵塔。鋼管桿由單根或多根鋼管構件剛性連接組成的鋼管結構。
