架空輸電線路基本知識（六）絕緣子及金具

責任編輯：穆森 人氣： 發表時間：2024-11-18 09:23:12

• 架空輸電線路基本知識（六）絕緣子及金具-絕緣子


  架空線路的絕緣子，是用來支吊導線或架空地線并使之與桿塔（大地）保持絕緣，同時承受導線、架空地線以及絕緣子串自身和覆冰的垂直和橫向水平荷載，導線、架空地線縱向順線路的張力荷載。架空線路的絕緣子應具有良好的絕緣性和足夠的機械強度，同時對化學雜質的侵蝕具有足夠的抗御和抗老化能力，并能適應周圍大氣條件的變化，如溫度、鹽度和濕度變化對它本身的影響等。

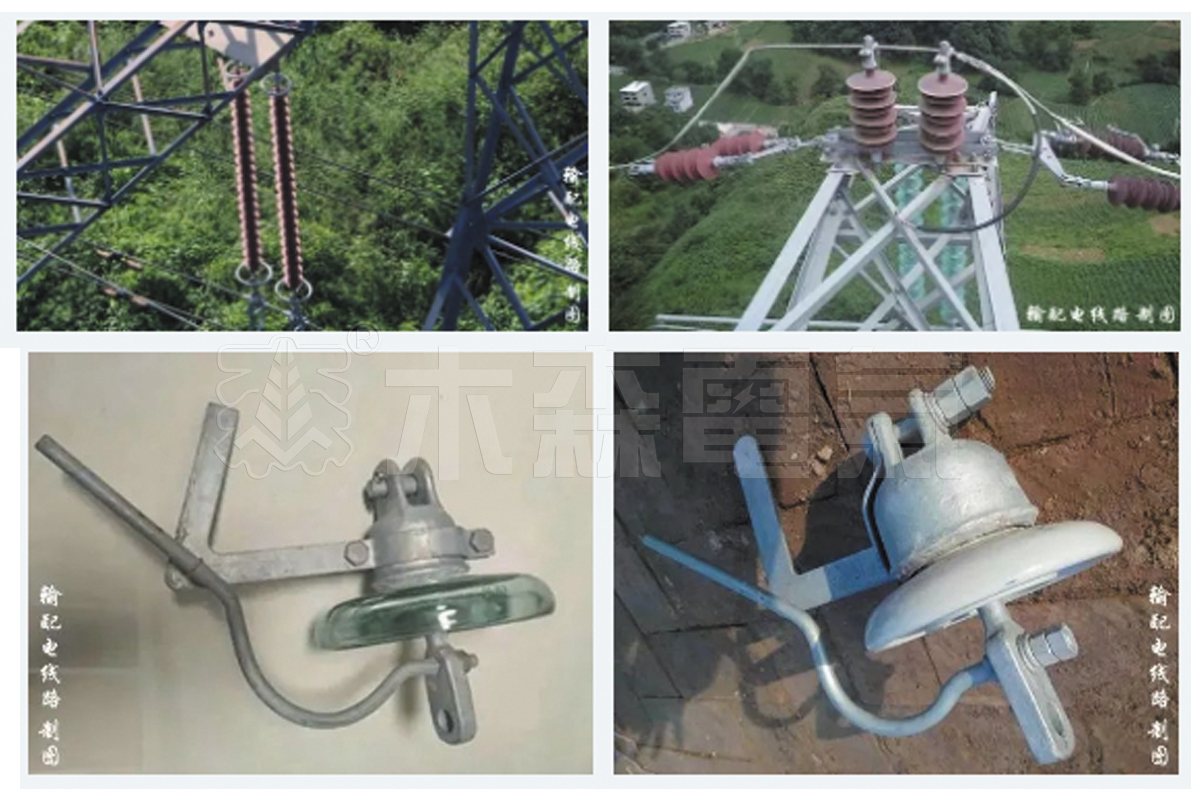

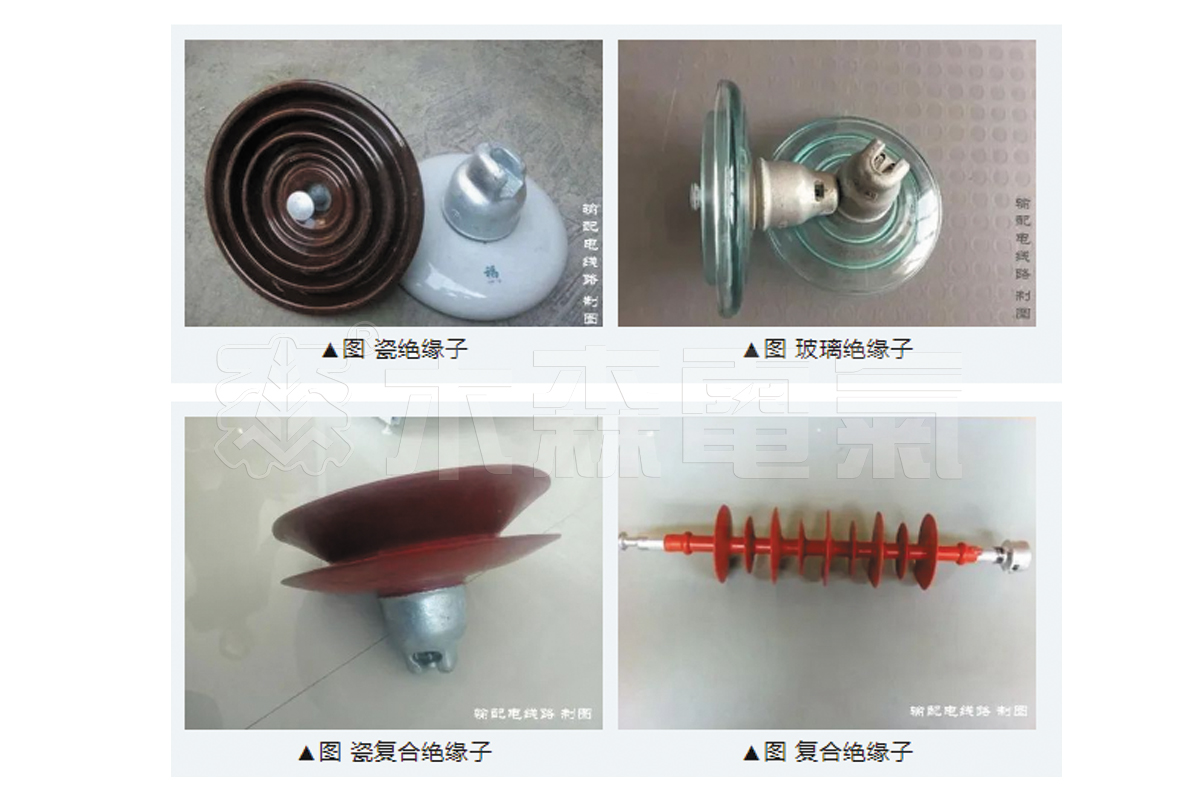

  架空輸電線路絕緣子根據絕緣材料一般采用盤形懸式瓷質絕緣子、盤形懸式玻璃絕緣子、棒形懸式復合絕緣子等。其他還有橫擔瓷（或復合）絕緣子等。盤形瓷質絕緣子具有優越的耐電性和耐候性，但其缺點是該型式絕緣子屬于可擊穿型，隨著時間的延長，絕緣性能會逐步降低，即“老化”現象，在實際運行中靠觀察不易發現零值絕緣子，因此需定期測試零值，運行維護工作量大。此外，在受力較大時，瓷質絕緣子劣化率會有所上升。棒形懸式復合絕緣子具有防污閃性能好、重量輕、機械強度高、少維護等優點。復合絕緣子承受的徑向應力很小，易折斷，其傘群為硅橡膠，易損傷及老化。以上使用絕緣子一般使用在導線中，除導線絕緣子外，還有“絕緣地線”用的帶有放電間隙的地線絕緣子。

  架空輸電線路基本知識（六）絕緣子及金具-金具




  架空輸電線路上采用的金具，主要用于支持、固定和接續導、地線，將絕緣子連接成串，也用于保護導線和絕緣體。架空輸電線路的的電力金具一般為鐵制、鋁制或鋁合金制的金屬附件。它具有足夠的機械強度和組裝以及運行的靈活性。按金具結構性能、安裝方法和使用范圍劃分，大致可以分為懸垂線夾、耐張線夾、連接金具、接續金具、保護金具、拉線金具。

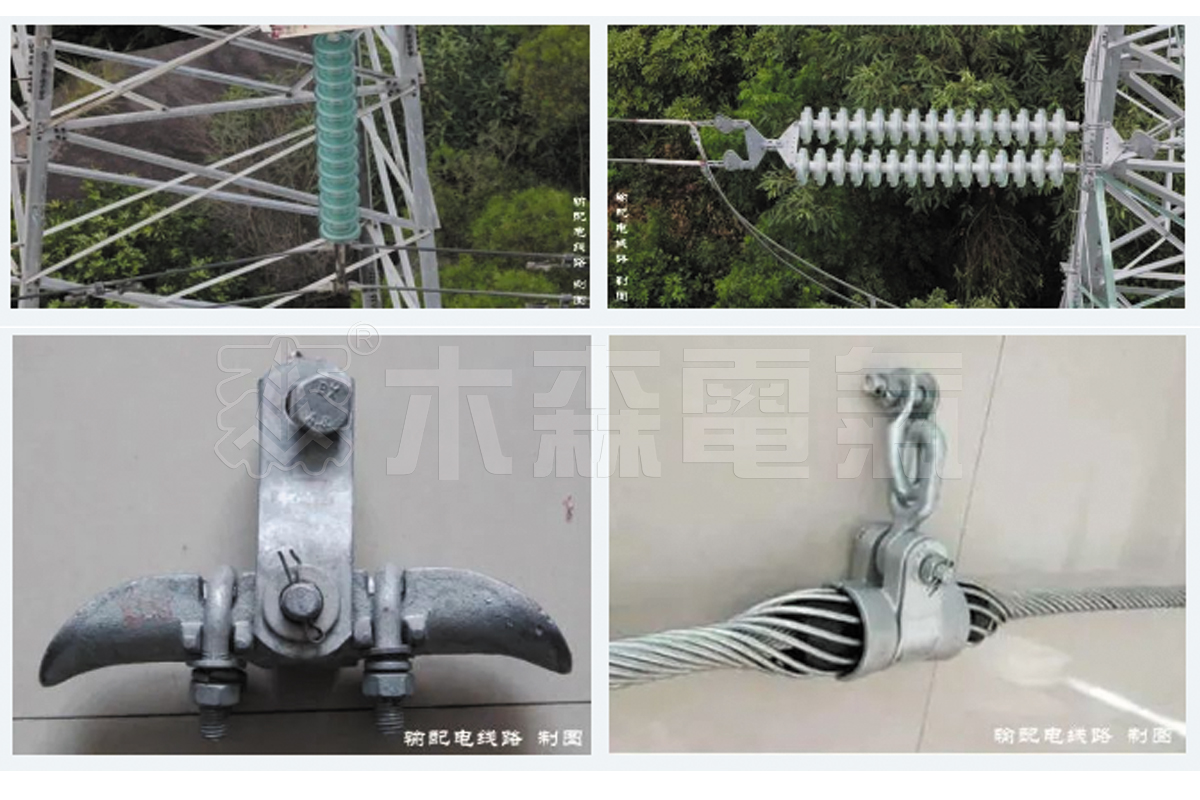

  （1）懸垂線夾：在架空輸電線路中，用于導線、地線懸掛至懸垂絕緣子上或將地線懸掛至桿塔上的金具為懸垂線夾。懸垂線夾有多種類型，包括定型產品如U型螺栓式樣（通常稱為船型線夾），它由掛架U型螺栓、可鍛鑄鐵制造的線夾船體、壓板等組成；另外還有預絞式懸垂線夾等。這些線夾主要以鐵制或鋁制兩種材質為主，鐵質一般用于地線線路上，而鋁制則多用于導線上。懸垂線夾的選擇會根據線路設計的不同而有所不同。

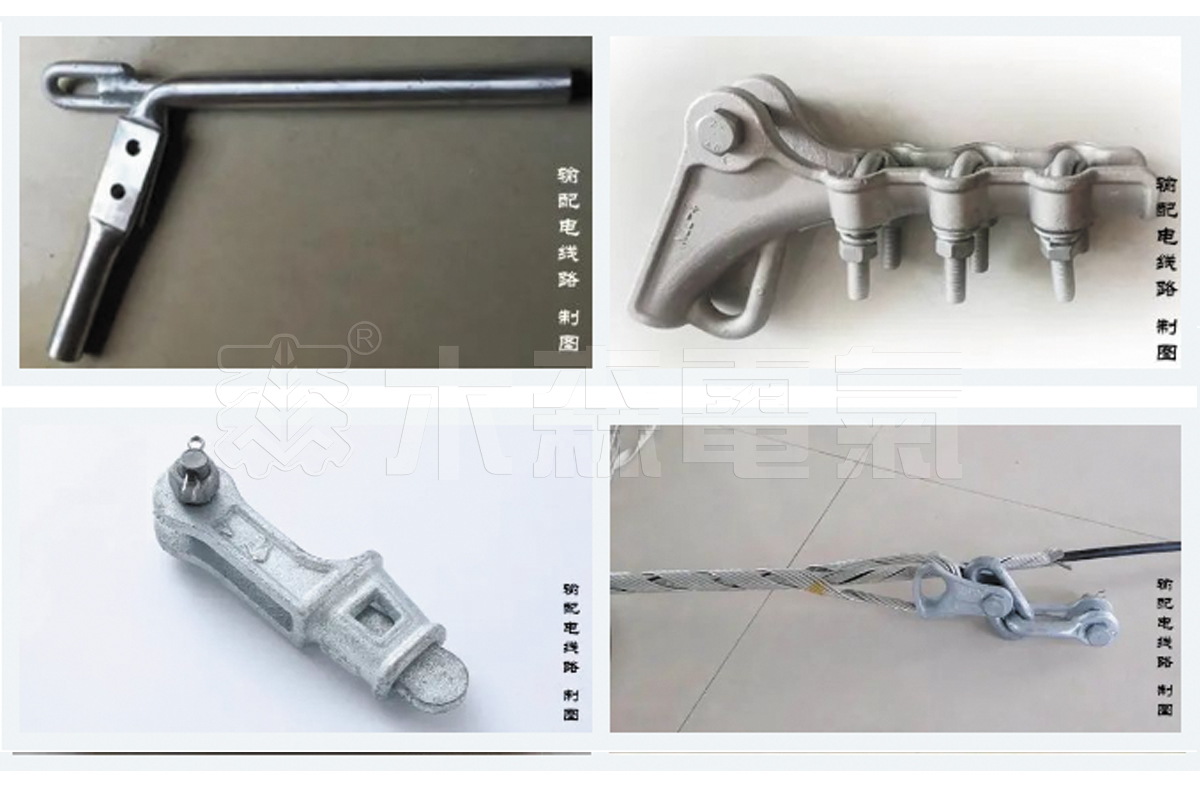

  （2）耐張線夾：在架空輸電線路中，用于將導、地線掛至耐張絕緣子串或桿塔并承受導線張力的線夾的金具為耐張線夾。耐張線夾按結構和安裝條件的不同，大致上可分為壓縮型、螺栓型、楔型和預絞式耐張線夾。

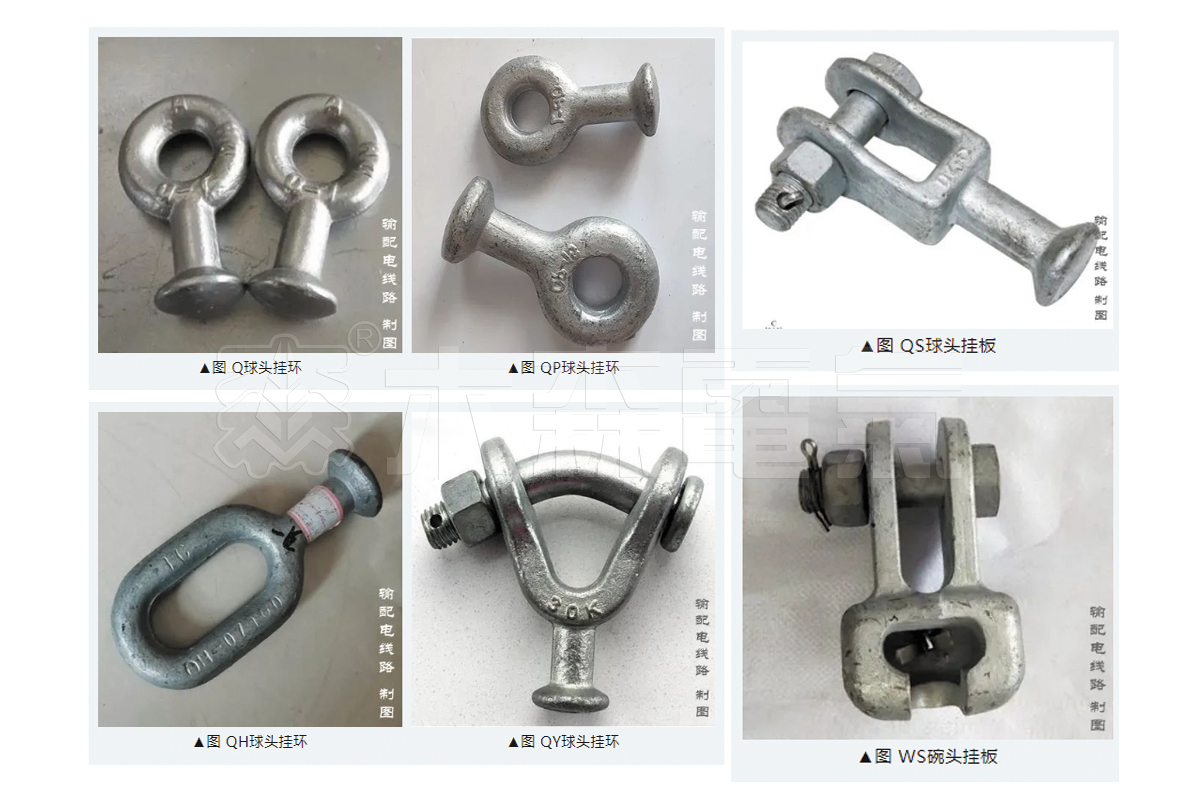

  （3）連接金具：將絕緣子、懸垂線夾、耐張線夾及防護金具等連接組合成懸垂或耐張串（組）的金具稱為連接金具。根據其使用條件和結構特點，連接金具可分為球-窩系列連接金具、環-鏈系列連接金具、板-板系列連接金具。球-窩系列連接金具是專用金具，是根據與絕緣子連接的結構特點設計出來的，用于直接與絕緣子相連接。球-窩系列連接金具包括球頭掛環（Q型、QP型、QY型、QH型球頭掛環、QS型球頭掛板）和碗頭掛板（W型、WS型、WG型、WSY型）等。環-鏈系列連接金具是通用金具，它采用環與環相連的結構，屬于線-線接觸金具。它結構簡單，受力條件好，轉動靈活，不受方向的限制，轉動角度比球窩型大得多。環-鏈系列連接金具包括U型掛環、直角環、延長環、U型螺絲及延長拉桿等。板一板系列連接金具包括平行掛板、PD掛板、直角掛板、U形掛板、聯板、牽引板、調整板、十字掛板、聯板支撐等。板一板系列連接金具多數采用中厚鋼板以沖壓、剪割工藝制成，一般情況下不宜采用鑄造加工工藝。板-板系列連接金具也是通用金具，它的連接必須借助于螺栓或銷釘才能實現。它結構簡單。對盤形懸式絕緣子使用的板-板系列連接金具是雙腿槽型與單腿扁腳的結構。對槽型絕緣子使用的板－板系列連接金具的扁腳中心至底邊尺寸不應大于22mm。

  （4）接續金具：導線、地線的制造長度是有限的，需要采用電力金具將其連接起來，接續金具就是用來連接導線或地線的，主要為導線各種壓接方式（鉗壓、液壓、爆壓、預交式等）所用的接續管及補修管、并溝線夾、預絞絲等。導線的連接方法主要有鉗接和壓接，當導線截面小于240mm²時，可以采用鉗接管連接，當導線截面大于等于240 mm²時，采用壓接管連接，例如用液壓或爆壓（現基本不用）方法連接，地線均采用壓接法連接。

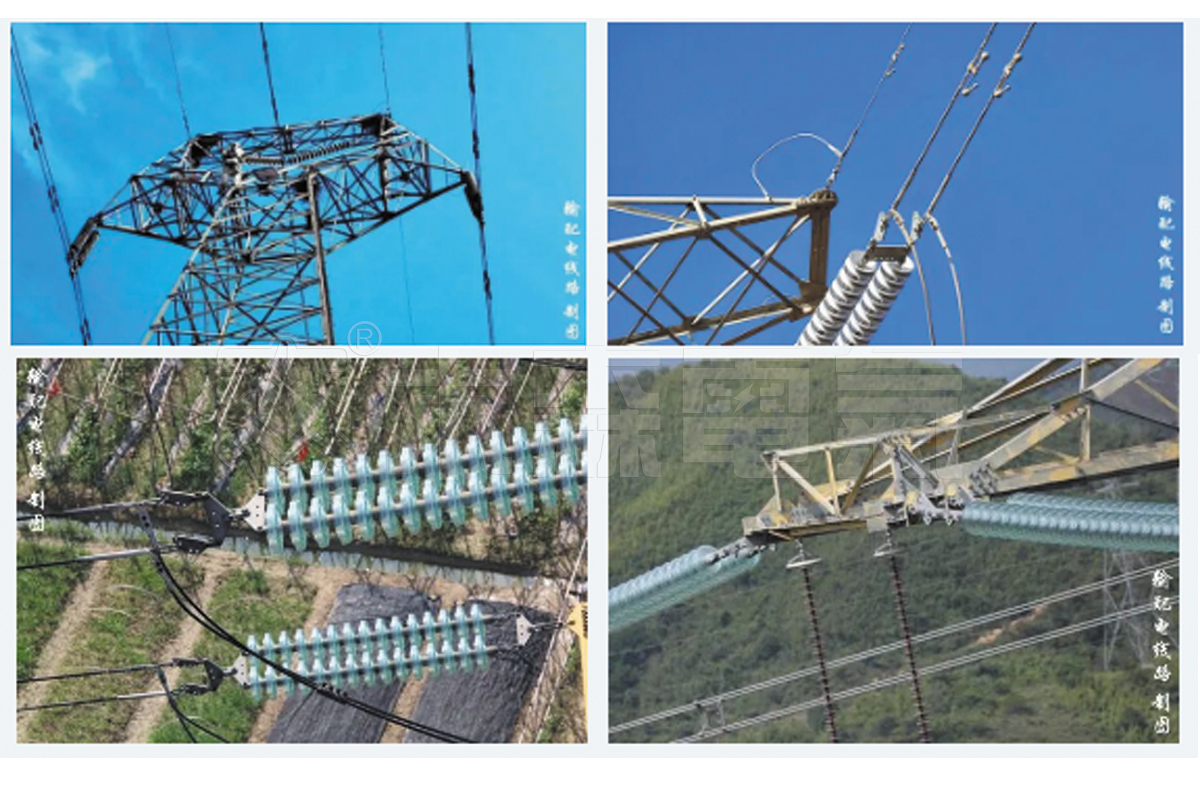

  （5）防護金具：用于對導線、地線、各類電氣裝置或金具本身，起到電氣性能保護作用的金具屬于電氣防護金具，起到機械性能保護作用的金具屬于機械防護金具，電氣防護金具與機械防護金具簡稱防護金具。機械防護金具有使一相(極)導線中的多根子導線保持相對間隔位置的間隔棒，安裝在導(地)線上，抑制或減小微風振動的防振錘，螺旋形纏繞于導(地)線上，以增加纏繞處導(地)線剛度及耐振能力的金屬線條護線條、螺旋減振器 ，可以抑制懸垂絕緣子串或跳線絕緣子串搖擺過大、懸垂型桿塔上導線和避雷線被上拔的重錘。
  （6）拉線金具：拉線金具主要用于電力線路轉角、終端桿塔等的固定，包括緊線、 調整和連接等金具。可調式UT型線夾，利用該線夾可調節拉線的松緊；楔型線夾的楔子可以與線夾本體固定拉線。
