國網湖南平江抽水蓄能項目地下500千伏GIS交流耐壓試驗順利完成
-
責任編輯:
人氣:
發表時間:2026-02-24 13:20:14
- 2026年1月4日,國網湖南平江縣抽水蓄能水電站550千伏GIS耐壓試驗順利完成,標志著電氣設備安裝質量和絕緣性能達到預期標準,為項目倒送電、首臺機組投產發電奠定堅實基礎。
本次550千伏GIS交流耐壓試驗是項目電氣設備安裝進程中的關鍵節點。項目部按照國網新源公司要求,試驗電壓以出廠值100%(740千伏)執行,遠超GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》80%(592千伏)要求,這一數值對設備絕緣性能提出更為嚴苛的考驗。

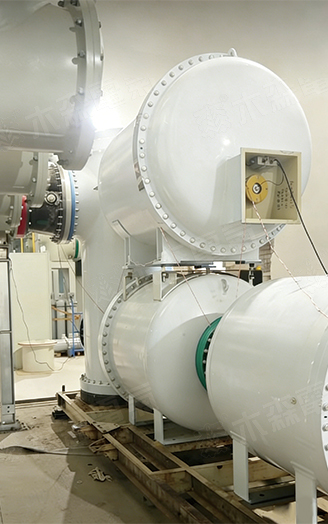

為確保試驗順利完成,項目部與設備廠家深入研討試驗方案,由于該項目的500kVGIS裝置,現場沒有安裝可供交流耐壓試驗的加壓套管,傳統結構的800kV交流耐壓設備無法使用,最后使用了一種專用GIS交流耐壓艙,簡稱GTU裝置,特別適用于項目現場空間狹小區域的高電壓登記設備的交流耐壓和局部放電測量實驗。
各位專家精確核對每一個技術參數,嚴格落實各項安全保障措施。
試驗過程中,試驗人員依照既定流程,穩步提升試驗電壓,密切關注設備各項數據變化,并借助局放檢測技術,精準捕捉設備內部可能存在的絕緣缺陷隱患。最終,設備在740千伏高電壓沖擊下保持1分鐘,無擊穿、閃絡。試驗結果顯示,局放檢測數值始終維持在極低水平,遠低于標準要求,各項數據均符合要求,不存在絕緣缺陷,設備絕緣性能優良,為后續電站穩定運行提供了堅實保障。
MSGTU裝置參數:MSGTU-800kV無局放變頻串聯諧振裝置,輸出電壓800kV,30-300Hz,局放量小于5pC;
MSGTU裝置特點:MSGTU無局放變頻耐壓裝置,集成了變頻電源、無局放試驗變壓器、限流電阻、耦合電容和測量系統的綜合性高壓試驗裝置,滿足500kV及以下電站設備、GIS的交流耐壓和局部放電測量試驗。

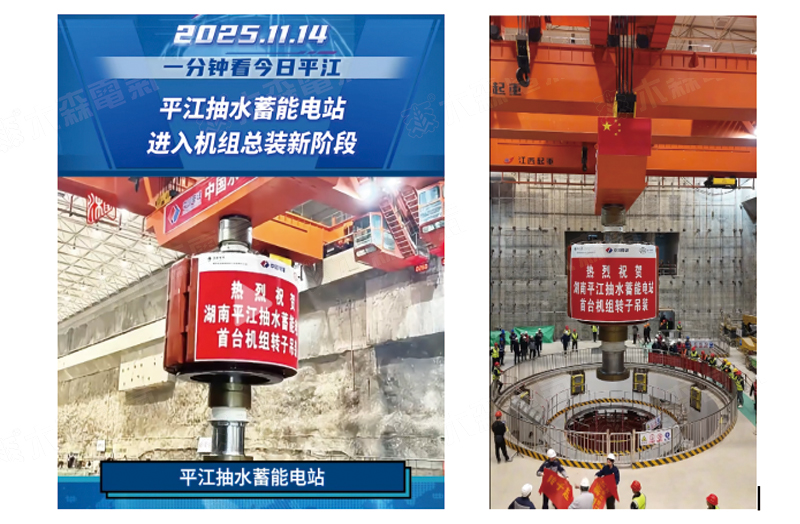

國網新源平江抽水蓄能電站總裝機容量為140萬千瓦,共計安裝4臺35萬千瓦抽水蓄能機組,2025年7月對上、下水庫啟動蓄水,計劃2026年7月實現首臺機組發電,設計年發電量10.09億千瓦時。

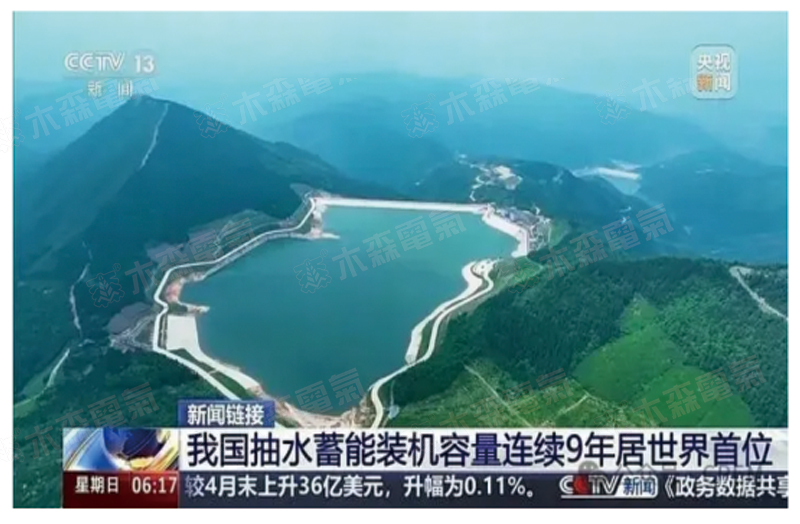

我國抽水蓄能電站投產總裝機容量連續9年居世界首位。隨著我國能源結構加速向可再生能源轉型,抽水蓄能作為當前最成熟的大規模儲能技術進入發展快車道。抽水蓄能電站GIS升壓站的交流耐壓試驗采用GIS交流耐壓試驗艙即MSGTU將會越來越多。此次國網湖南平江抽水蓄能項目550千伏GIS交流耐壓試驗的順利完成,不僅驗證了電氣設備安裝質量和絕緣性能的可靠性,也充分展現了MSGTU無局放變頻耐壓裝置在大型抽水蓄能電站中的技術優勢與應用價值。在“雙碳”目標持續推進的大背景下,我國抽水蓄能產業進入規模化、高質量發展階段。GIS設備電壓等級不斷提升、建設環境日趨復雜,對交流耐壓與局部放電檢測技術提出更高要求。采用GIS交流耐壓試驗艙(MSGTU)進行高電壓試驗,將成為未來抽水蓄能電站及新能源升壓站建設的重要技術方向。
可以預見,隨著新能源裝機容量持續增長和電網安全標準不斷提高,MSGTU系列無局放耐壓裝置將在更多500kV及以下變電站、GIS升壓站工程中得到廣泛應用,為我國新型電力系統安全穩定運行提供堅實的技術支撐。
