YDQW- 50kVA/250kV?SF6無局放試驗裝置
-
責任編輯：
人氣：
發表時間：2025-12-03 10:55:03
- YDQW- 50kVA/250kV SF6無局放試驗裝置滿足110kV高壓電氣設備的交流耐壓和局部放電測量測試要求，特別是電氣設備制造廠對出廠設備局部放電測量的試驗要求。裝置由無局放試驗變壓器（內置高壓測量、無局放保護電阻、耦合電容器）、隔離濾波變壓器、無局放調壓控制臺組成。
裝置的最核心優勢：SF6氣體在均勻電場中絕緣強度極高，且內置部件的設計消除了外部連接和雜散電容的影響，背景局放可做到極低（<1pC），為高精度測量提供保障。
裝置組成
1、充氣無局放試驗變壓器 YDQW-50kVA/250kV
2、無局放調壓控制臺 TC-50kVA/0.38kV
3、隔離濾波變壓器 GLB-50kVA/400V
4、耦合電容器 內置OWF-250kV
5、無局放保護電阻 內置XR-250kV/2A
無局放試驗裝置技術參數
1、YDQW-50kVA/250kV/400V 1臺
① 額定容量：50kVA
② 輸入電壓：400V
③ 輸出電壓：0—250kV
④ 輸出電流：200mA
⑤ 測量電壓：100V
⑥ 系統局放量:≤5PC, 額定電壓下
⑦ 測量精度：1.5%；
⑧ 絕緣介質：SF6
⑨ 尺寸：2180*900*2780mm，占地2180*900mm，總高2780mm
⑩ 重量：總體854kg，其中本體822kg，均壓環32kg；
? 過流能力：在110%In額定電流持續運行1min工況情況下，過電流對試驗變壓器繞組均不應造成熱損壞和繞組變形
? 過壓能力：在110%Un額定電壓持續運行60s，不應造成試驗變壓器任何損壞

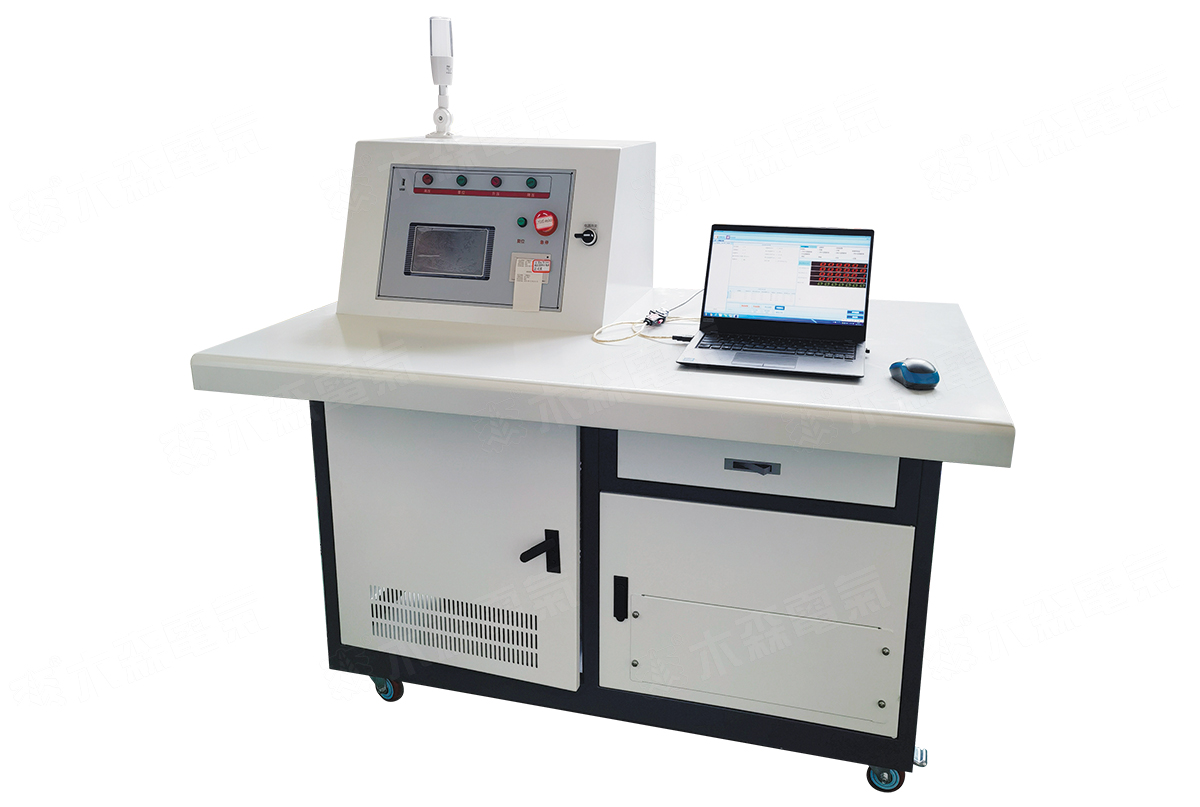

2、無局放調壓器操作臺：50kVA/380V
① 額定容量：50kVA
② 輸入電壓：AC 380V±10%,50hz；
③ 輸出電流：125A
④ 輸出電壓：0—430V
⑤ 尺 寸：600mm×480mm×1100mm
⑥ 重 量：175kg
3、隔離濾波變壓器GLB--50kVA
隔離濾波裝置，可以有效摒除電源中存在的雜波及各種干撓。
① 輸入電壓：400V±10%
② 輸出電壓：400V±10%
③ 額定容量：50kVA
④ 空載損耗≤5%
⑤ 阻抗電壓：≤5%
4、耦合電容器OWF-250kV
裝置采用內置耦合電容器。在進行局部放電測量試驗時使用，內置部件的設計消除了外部連接和雜散電容的影響，背景局放可做到極低（<1pC），為高精度測量提供保障。
① 額定電壓：250kV；
② 電容量：400PF;
③ 局 放量：≤5PC，包含在整套裝置中。
5、XR-250kV/2A無局放保護電阻
裝置保護電阻采用內置限流電抗器。在試品擊穿短路時，能非常有效地限制短路電流的幅值和陡度。在頻繁進行耐壓試驗（擊穿風險存在）測試中，限流電抗器的可靠性和保護能力顯著更強，能有效保護昂貴的試驗變壓器不受損壞。同時，內置部件的設計消除了外部連接和雜散電容的影響，背景局放可做到極低（<1pC），為高精度測量提供保障。
① 額定電壓：250kV；電流2A;
② 局 放量：≤5PC，包含在整套裝置中 ；
