串聯諧振找不到諧振點怎么辦？找不到諧振頻率

責任編輯： 人氣： 發表時間：2024-12-30 11:26:05

• 串聯諧振是指在電阻、電感及電容所組成的串聯電路中，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象稱為串聯諧振（也稱為電壓諧振）。串聯諧振試驗裝置則是利用這一原理，通過變頻電源、勵磁變壓器、電抗器和電容分壓器等部件，產生諧振電壓，對被試品進行耐壓試驗。



  找不到諧振頻率？

  （1）頻率范圍設置過窄。如實際諧振頻率為245Hz，設置頻率范圍為30Hz～200Hz，自然找不到諧振頻率。
  （2）實際諧振頻率超出30Hz～300Hz頻率范圍。
  （3）如果試品是長電纜，實際諧振頻率在20Hz～30Hz之間，起始頻率應設為20Hz。
  （4）如果試品是電纜，由于品質因數低，起始電壓需要設高一點，比如40V或者50V。
  （5）分壓器測試線斷線或者短路。
  （6）其它測試線斷開，用萬用表蜂鳴檔檢查每一根測試線。
  （7）分壓器損壞，用萬用表電容檔測量分壓器高低壓臂電容量。
  （8）變頻源損壞，將頻率設為50Hz，萬用表交流檔測量變頻源輸出端，手動輸出電壓，觀察萬用表顯示。
  （9）變頻源保護，關機等10秒重啟變頻源。
  （10）激勵變損壞，將變頻源頻率設為50Hz，激勵變選最高輸出抽頭，按圖1所示接線，手動升壓，檢查屏幕上是否有電壓。


  電抗器損壞，有條件的用直阻儀依次測量電抗器直阻，如果有和其它電抗器直阻出入比較大的就證明電抗器有問題，沒有直阻儀的就用萬用表電阻檔測

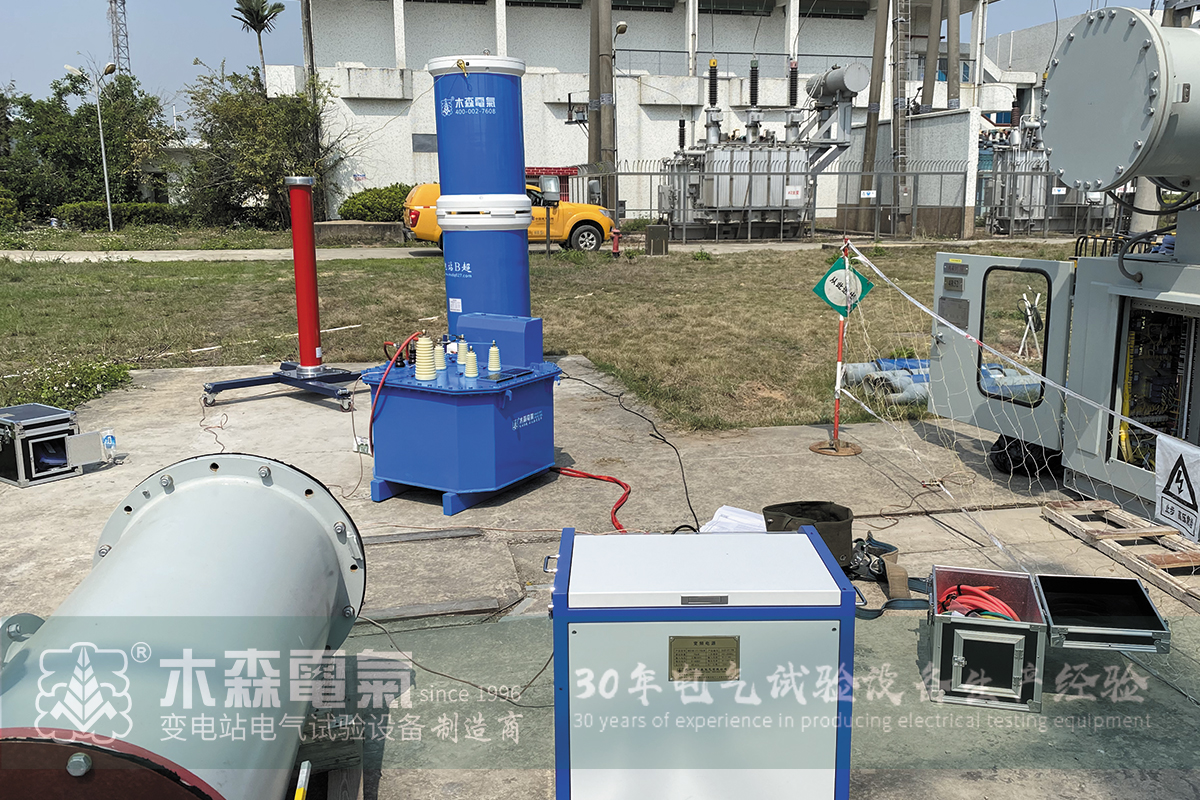

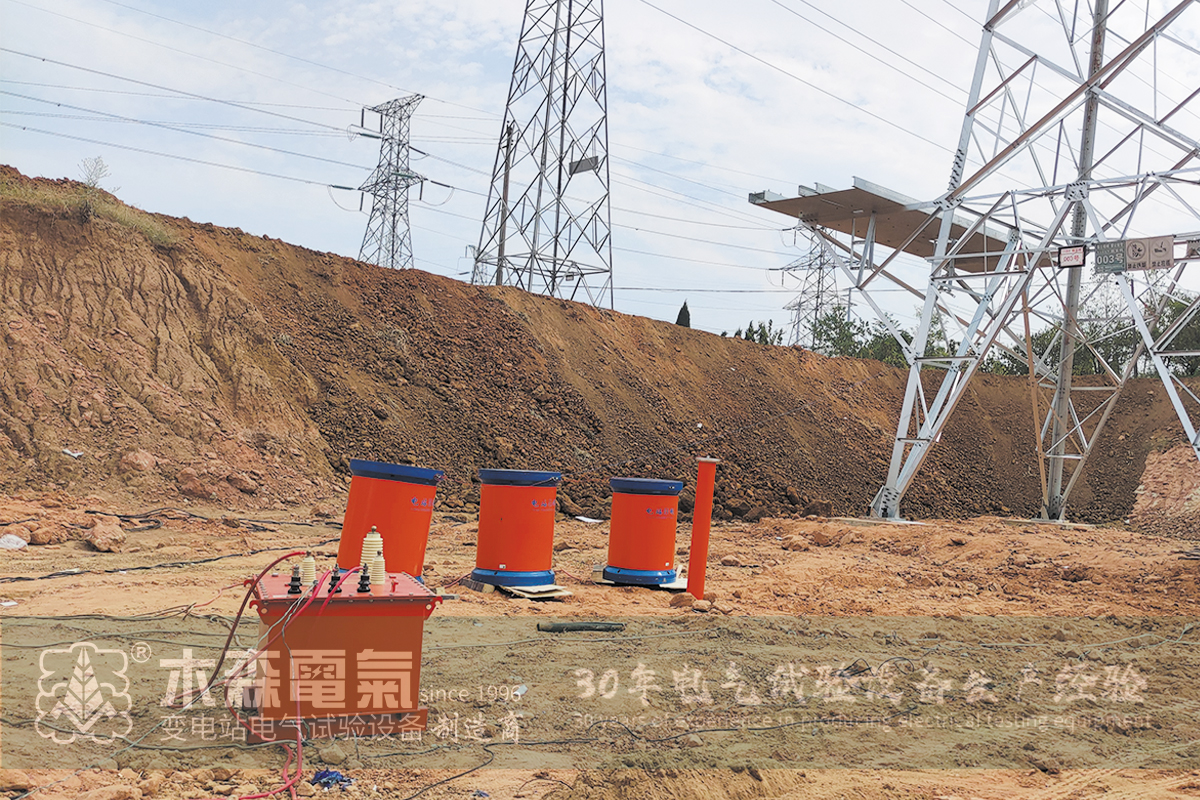

  135kVA/108kV串聯諧振耐壓試驗裝置主要針對10kV、35kV電纜， 10kV 、35kV主變，35kV開關的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成
