電纜的超低頻耐壓試驗方法【超低頻0.1Hz試驗裝置】
-
責任編輯：穆森
人氣：
發表時間：2024-11-21 09:29:19
電纜的超低頻耐壓試驗方法
1．將與試品相連的電器設備全部脫離試品電纜。
2．用兆歐表對試品電纜各相分別進行絕緣電阻試驗，合格方可進行低頻耐壓試驗。
3．試驗電壓峰值：Ｕmax＝3Ｕo，其中Ｕo為電纜相電壓的定額值。例如：額定電壓為10kV電纜，單相額定電壓 Ｕo＝10/√3kV＝5.774kV，所以試驗電壓峰值為： Ｕmax＝3Ｕo＝17.32kV。
4．試驗時間：按試驗要求設定。如新電纜交接試驗需試驗60分鐘。
5．可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。
6．用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖13所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。
7．試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。
8．在升壓和耐壓過程中，如發現輸出波形異常畸變，而且電流異常增大，電壓不穩，試品電纜發生異味、煙霧、異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。
9．試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間耐壓試驗。

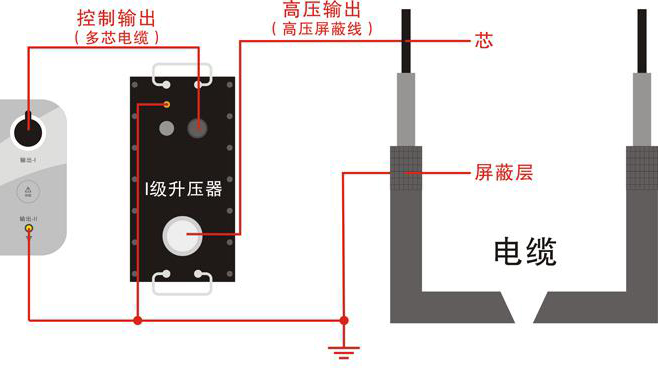

圖13 單相測量連線圖
